에이서 E5-576G 써멀그리스 도포하기

2017년에 저렴하게 구입한 에이서 노트북

LCD도 한번 나가서 B급액정으로 교체도 하고

정말 수난이 많았던 친구다

2017년에 MX150외장그래픽을 달고 나오고

60만원대로 구입한 에이서 E5-576모델

사실 전체가 약한 플라스틱으로 되어있어 매우 허접하다

LCD감싸는 플라스틱도 그냥 휘어지는 약한 플라스틱

에이서는 전자부품에만 돈을 투자한것인가보다

그래도 될건 다 되는 노트북

뒷판을 까서 정비하기도 매우 쉬운 노트북인

Acer E5-576G의 써멀그리스 도포기를 시작하겠다

---





일단 오늘의 주인공인 E5-576G 노트북과,

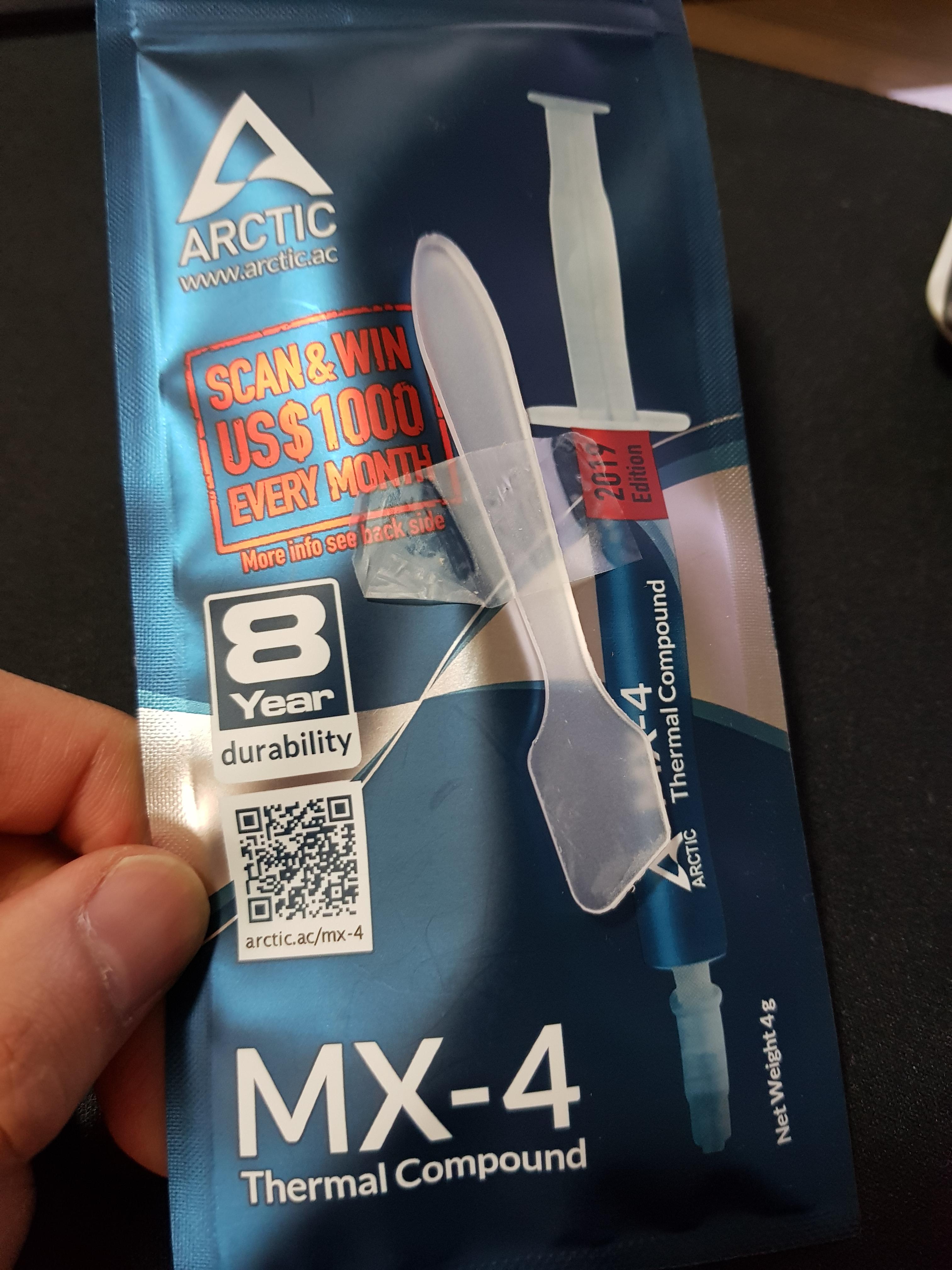

여러 후기에서 검증된 ARCTIC MX-4써멀그리스이다

나도 써멀그리스는 처음 구매해서 뭐라 추천을 못하겠다

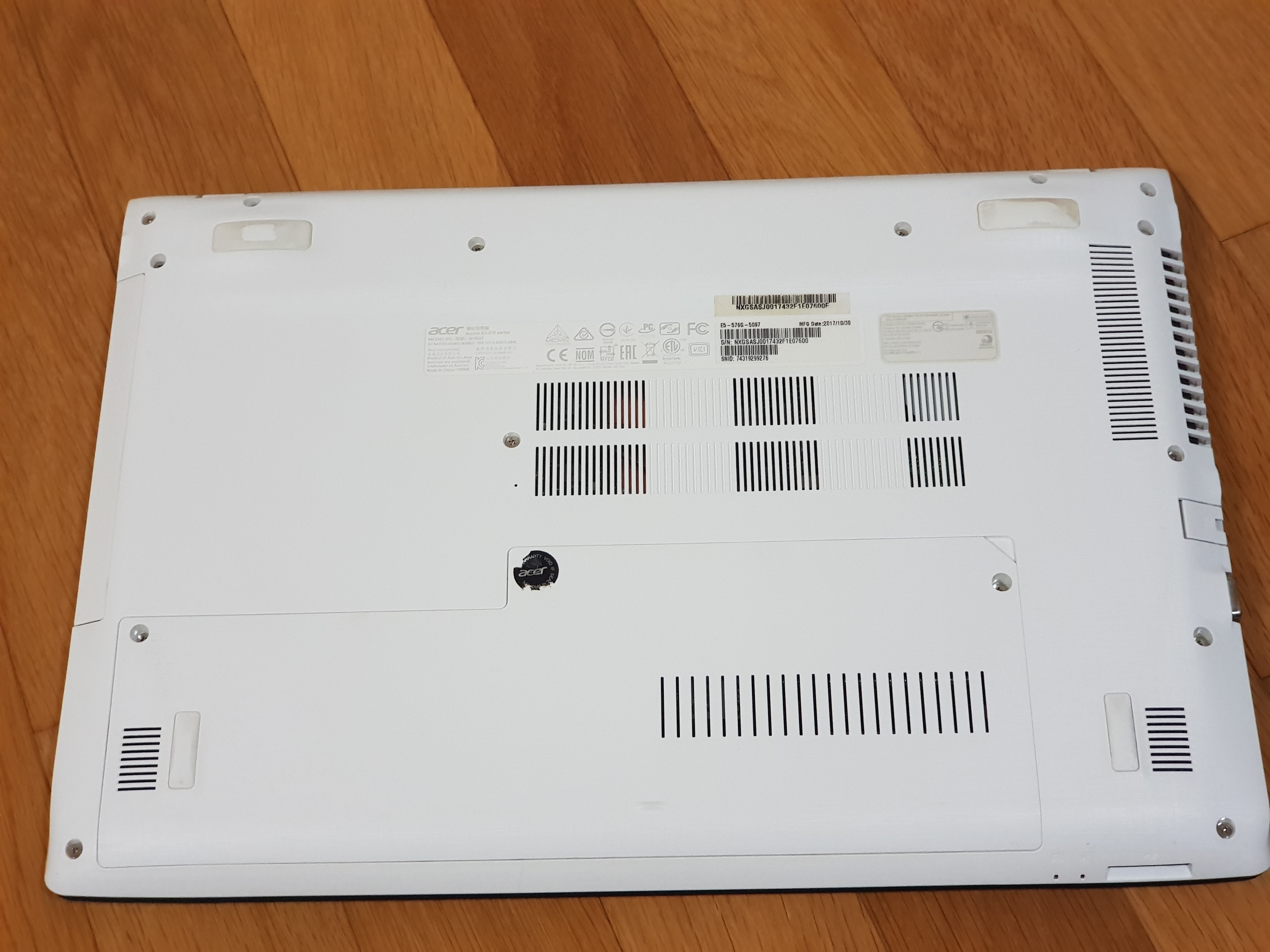

노트북 뒷판

노트북 뒷판에는 매우 여러개의 나사가 보인다

이 나사들은 다 분해해주면 된다

분해는 시계반대방향이다

내 추천은 먼저 RAM과 SSD교체할 수 있도록 만들어진

밑의 부분을 먼저 뜯는 것이다

볼트 세개를 풀어주고 밑부분을 뜯어낸다

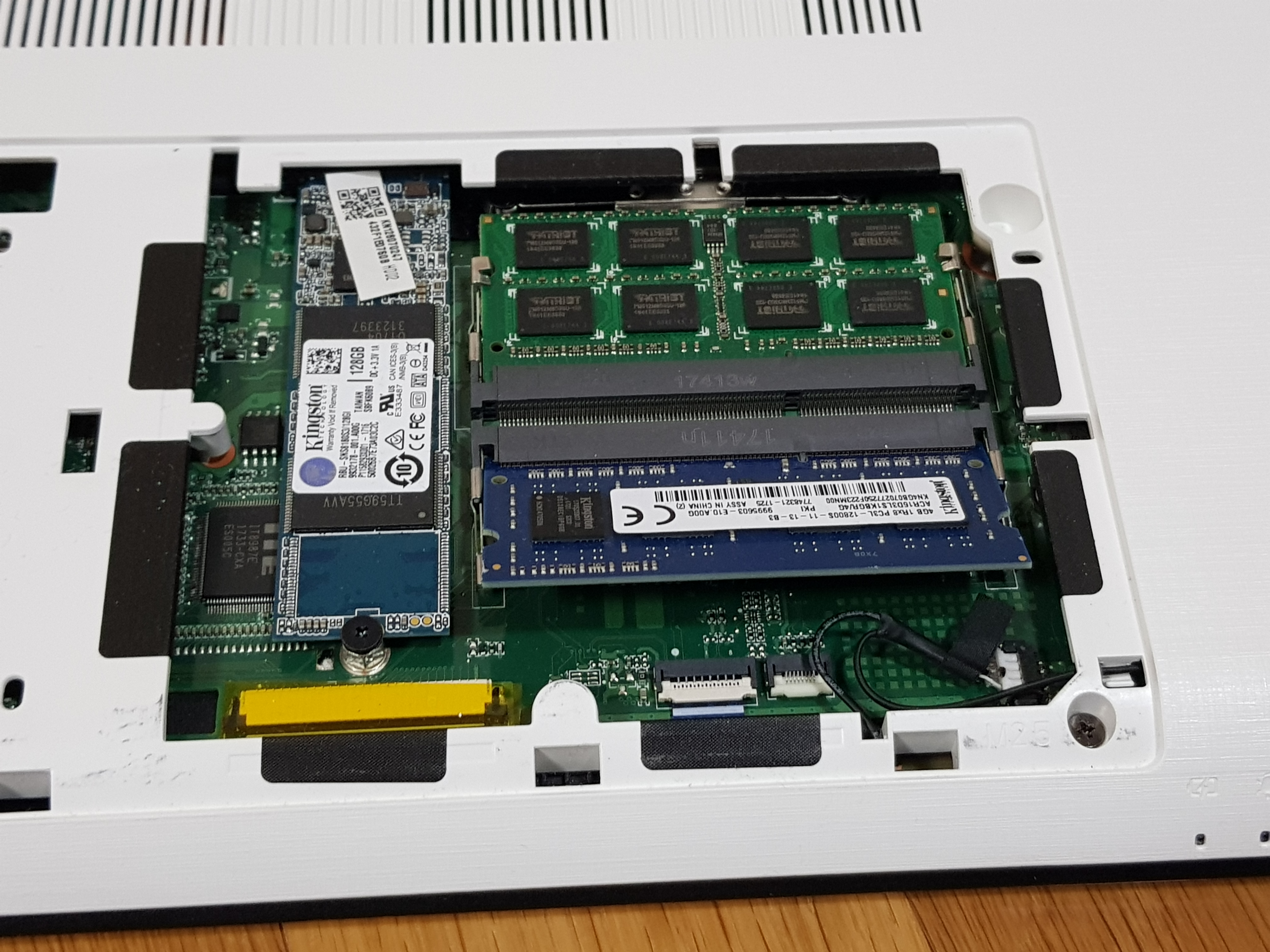

그러면 이렇게 RAM과 SSD를 쉽게 교체가능하게 나와있다

이런 부분은 이 노트북의 장점이라고 생각한다

M.2 SSD와 철지난 DDR3 RAM이지만 쉽게 교체가 가능하다는 점

원래 기본으로 설치되어있었던 SSD와 RAM은 킹스톤 제품이었다

나는 COSAIR 8G RAM을 구입해서 듀얼로 구성하였다

뭐 여튼 이건 별로 중요치 않고

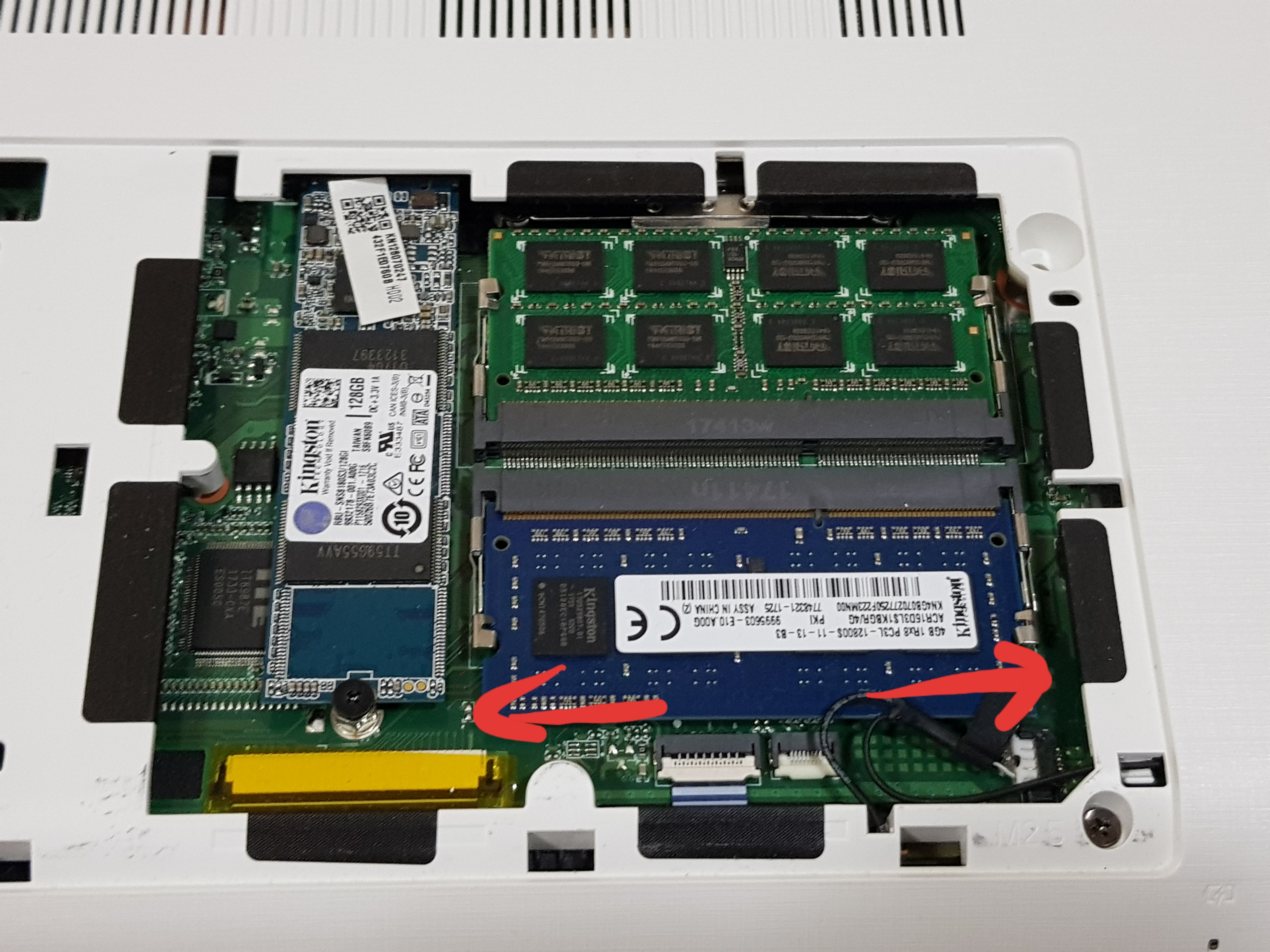

RAM을 제거하기 위해서 램 옆에 있는 쇠막대기 같은걸

옆으로 제껴준다.. 양손을 사용해서 동시에 제껴야 좋다

그럼 이렇게 RAM이 솓구치면서 빼달라고 인사를 해준다

같은 방향으로 살포시 빼네어 주면 RAM제거는 끝이다





이번에는 SSD를 제거해보자

E5-576G모델은 M.2 SSD를 사용하고 있다

사진상의 볼트 하나만 풀어내면 바로 빼낼 수 있는 구조이다

SSD도 RAM과 마찬가지로 같은 각도로

살며시 빼내 주면 제거는 끝이다



만약 하드를 추가했다면

화살표 방향으로 하드를 잡고 빼내어 주면 된다

솔직히 프라모델보다 훨씬 쉽다

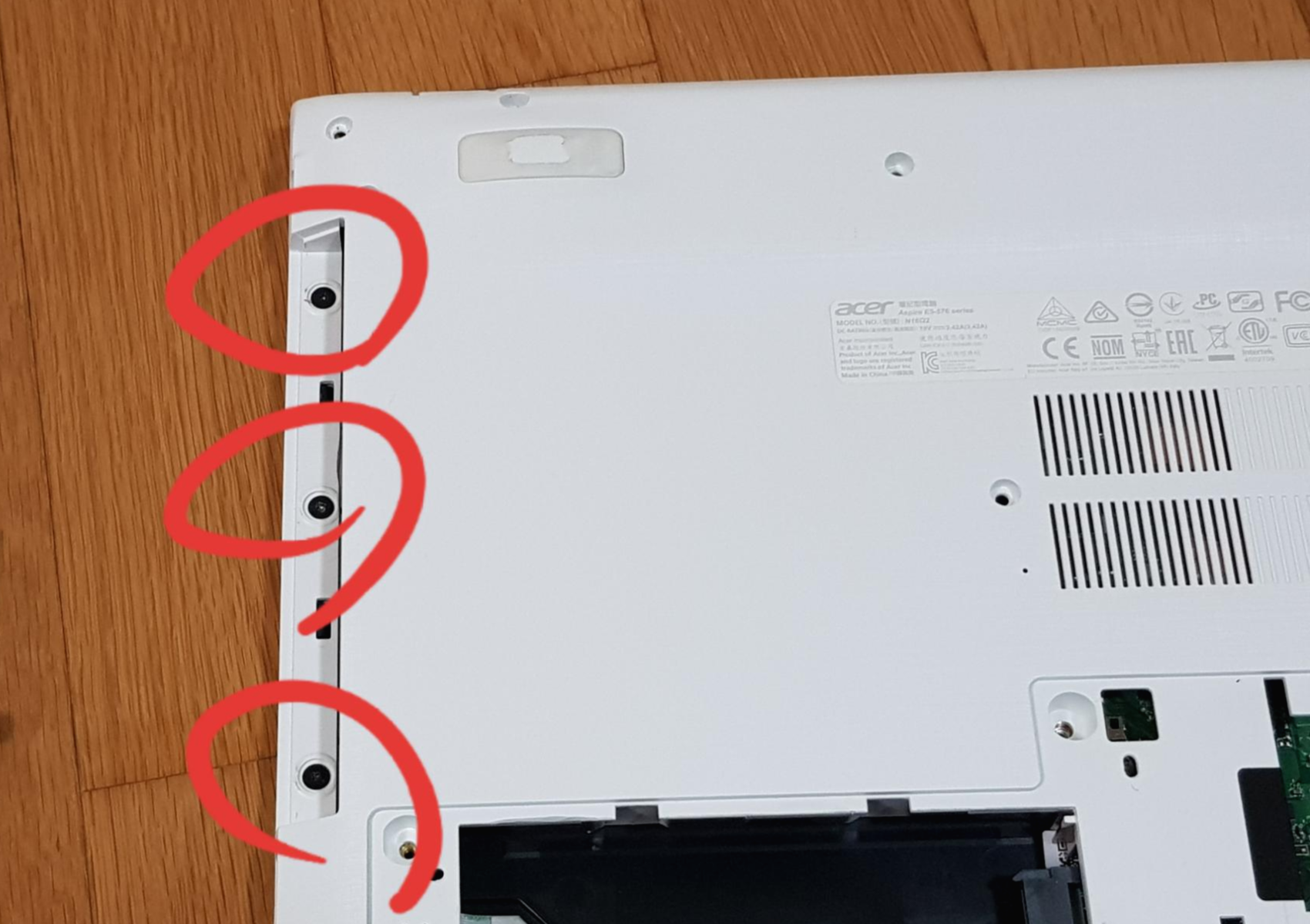

그리고 약간 조심해야할 부분을 꼽자면 이 부분이다

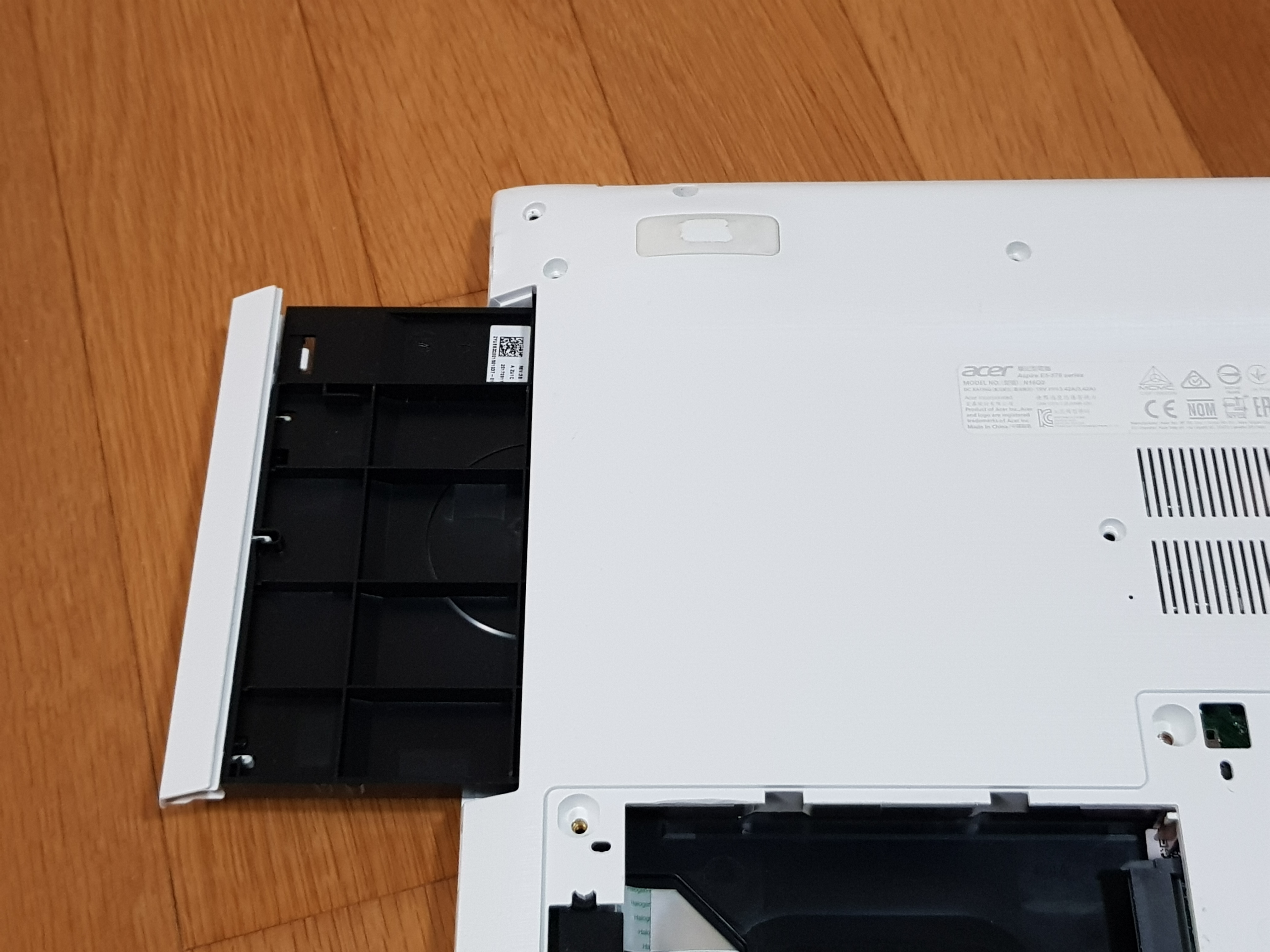

일단 CD읽는것 같이 생겨서 아무것도 없는

더미 판때기를 제거하는것이 중요하다



그래야 숨겨진 얆은 볼트가 나온다

이 세개의 볼트 때문에...

예전에 이쪽부분 플라스틱을 살짝 해먹었다

뭐 여튼 이 부분까지 볼트제거하고

뒷판 전체적으로 있는 18개의 볼트를 제거하면

뒷판과 노트북을 분리할 수 있는데



뒷판을 분리하기 전에 반드시

반드시 이 커넥터를 연결 해제하고 분해하자

열심히 떼어냈는데 저런 자잘한 부분이 끊어지면

조심조심 작업했던것이 의미가 없어진다

그리고 써멀그리스 뭐 대단한거라고

그거 안바르고도 노트북 작동은 된다

하지만 저런 커넥터 하나 해먹으면 답도 없어진다

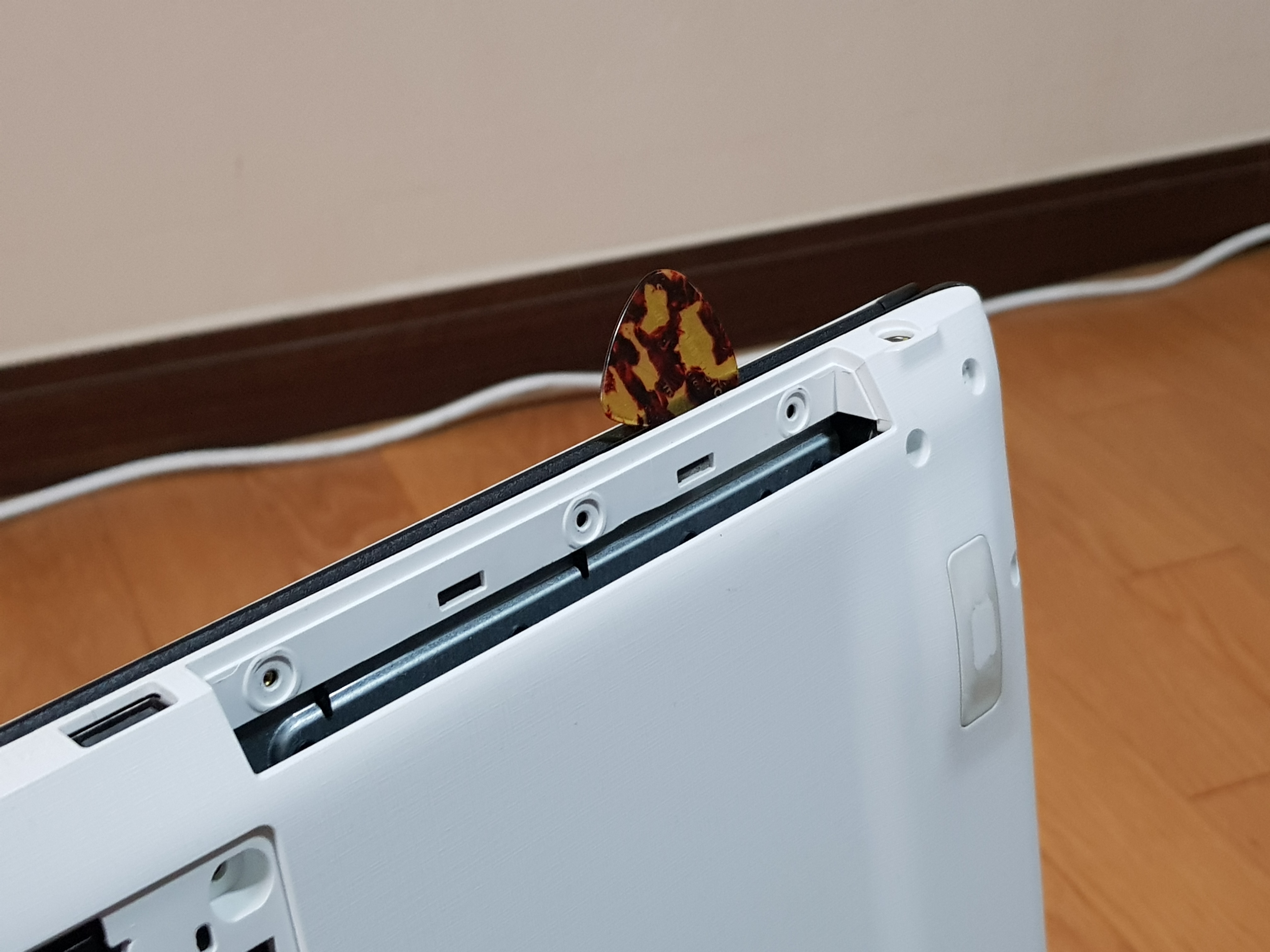

내가 자주 하는것처럼 기타피크같은 얇은 플라스틱으로

뒷판을 조심스럽게 떼내어 준다

내가 항상 강조하는것처럼 쇠로 된 드라이버같은걸

무식하게 넣지는 말자

안쓰는 얇은 카드나 플라스틱 헤라를 이용하면 좋다

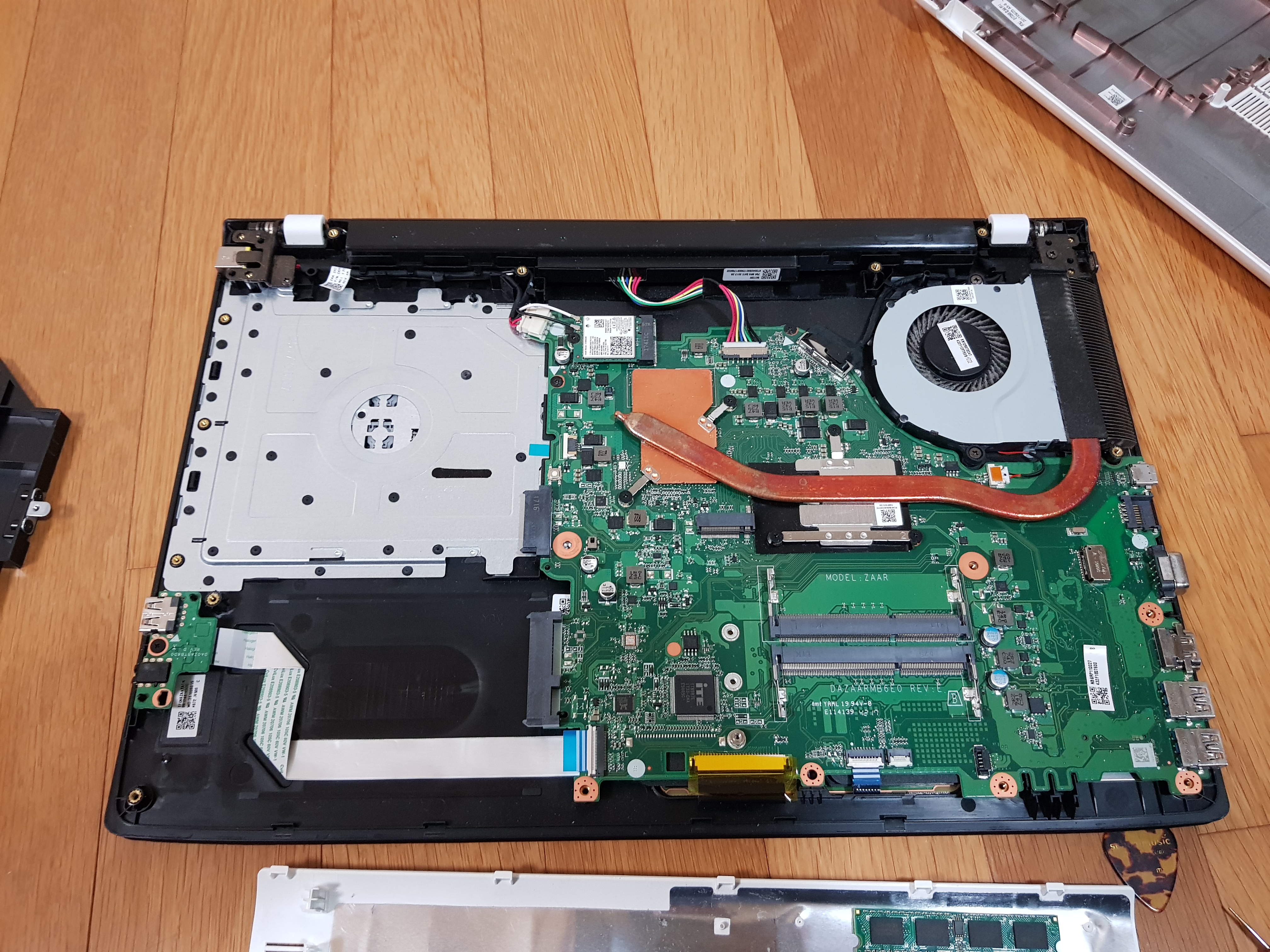

뒷판을 떼어내면 참으로 단순한 모양새를 하고 있다

이 노트북의 장점은 이게 아닌가 싶다

사실 노트북이 굳이 복잡할 필요가 없다

쓸데없이 작게 만들거나 무리하게 부품을 끼워넣어서

발열관리도 잘 안되게 만든 노트북 보다는

차라리 이런 노트북이 더 낫다고 본다

빈공간도 광활하고 발열관리가 잘된다고 할 수는 없지만

내가 쓰는 용도에서는 그렇게 나쁘지는 않다고 본다

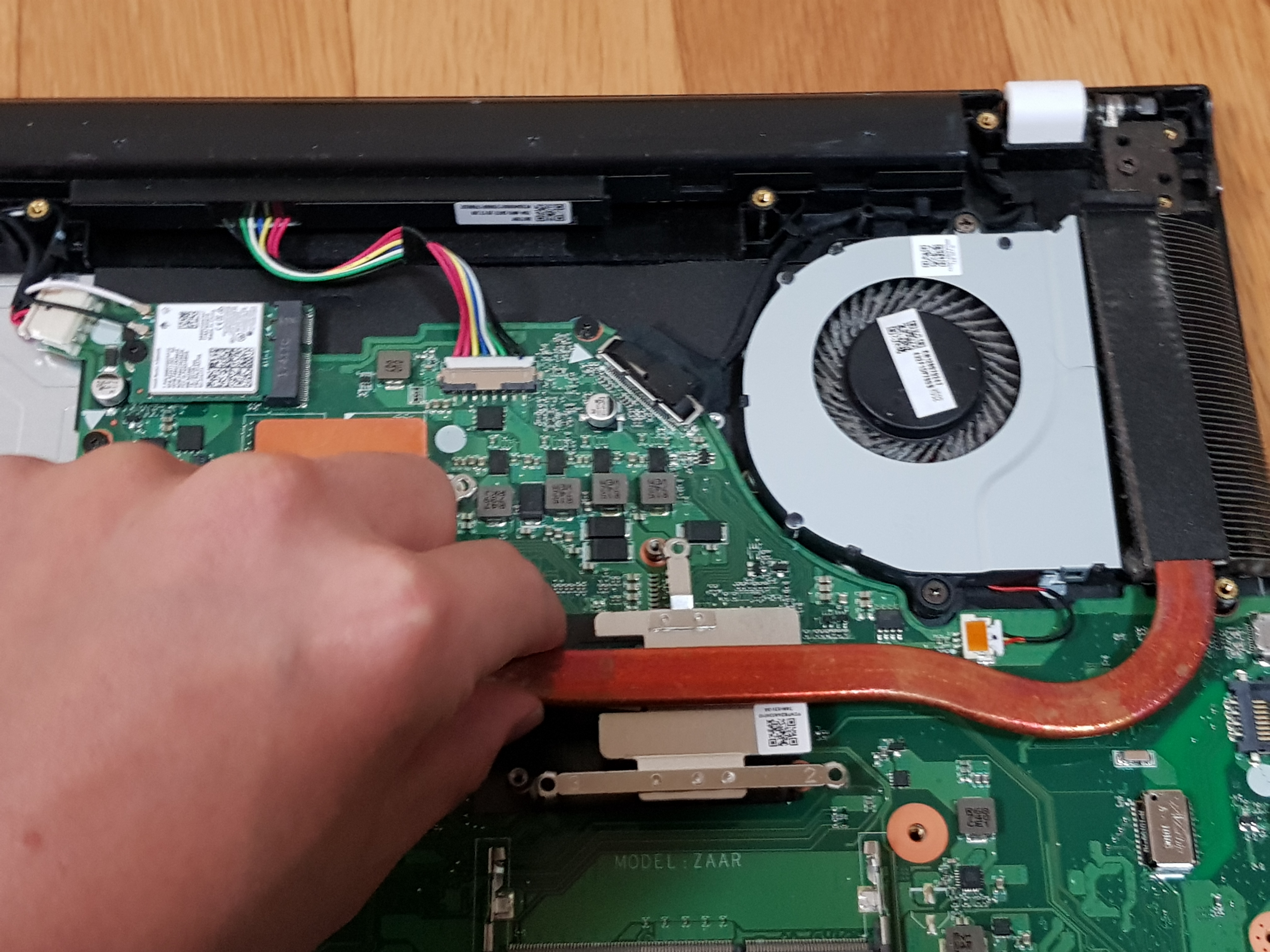

히트파이프 제거는 빨간 동그라미의

매우 작은 나사 5개를 풀어주면 된다







히트파이프를 제거하고 원래 발려있었던 써멀그리스를

물티슈로 말끔하게 제거하고 써멀그리스를 최대한 얇게 발라주었다

최대한 얇고 빈틈이 없게 써멀그리스를 발라준 후

다시 히트파이프를 체결해준다



그 이후는 조립은 분해의 역순이라고 하고 넘어가겠다

다만 SSD나 RAM을 다시 조립할때에는

분해했을때의 각도를 잘 생각해서 그 각도로 끼워준다

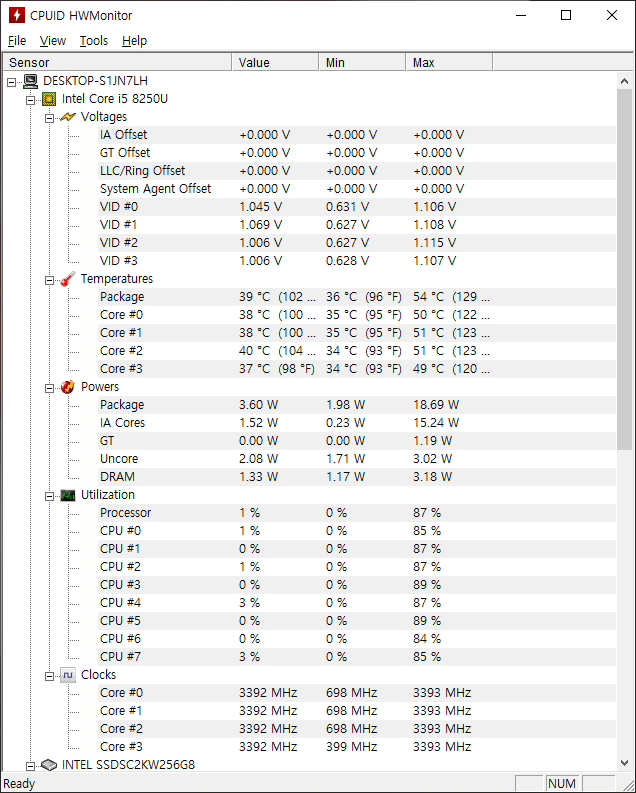

나는 써멀그리스 도포 전과 후를 비교하려고

HWMonitor를 다운받아 미리 온도를 체크했었다

둘 다 윈도우 시동걸고나서 아이들상태에서의 사진

 HWMonitor 링크 :  https://software.naver.com/software/summary.nhn?softwareId=MFS_100159#
다른 블로그나 구글에서 찾아보면 이상한 외국사이트가 떠서

클-린한 네이버 소프트웨어 링크를 찾아놓았다





도포 전 후 코어 온도를 비교해보면

약 10℃전후로 온도가 떨어진것을 볼 수 있다

써멀 그리스 재도포가 효과는 있는 것 같다

사실 게임을 하거나 좀 시스템에 무리가 가는

프로그램을 돌렸을때 조금더 확연히 차이나겠지만

뭐 그래도 30분정도의 노동이 헛되지 않았음에 만족한다
